ヘリカルギア研削・はす歯研削 | 超精密歯車研削盤の加工事例2

超精密ヘリカルギア研削盤(はすば歯研削加工機)SUGseriesによる炭素鋼やハイス鋼などのヘリカルギア・はす歯形状の加工事例をご紹介。


旧JIS0級精度のヘリカルギア、
マスターギアの研削加工機が可能。

ヘリカルギア研削加工(はすば歯車研削加工)とは、砥石を用いて、円筒上の工作物にねじ状の歯形状を斜めに加工すること。数値制御の歯車成形研削盤を用いて、複数軸を同期制御することで可能になります。ヘリカルギア形状の電極やマスターギアや静音性・伝導性の高い高精度ギアなどの加工において、ナガセの歯車研削盤は旧JIS0級以上の精度で加工が可能です。



加工サンプル

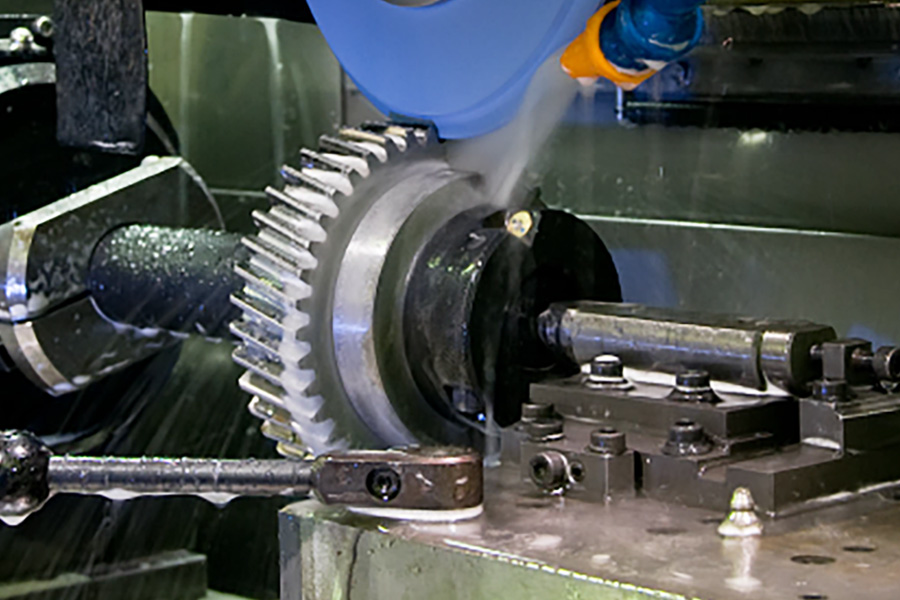

S45Cのヘリカルギアの研削加工
(同時3軸5軸CNC加工)

精度:旧JIS0級
材質:S45C
サイズ:φ124×50mm
加工機:SUG-300SL3S-N5

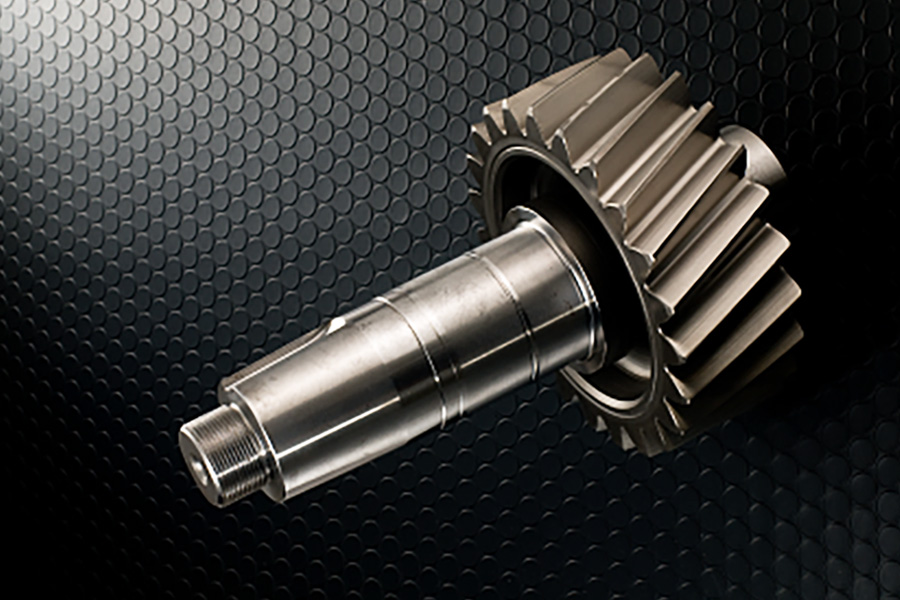

S55Cのヘリカルギア研削加工
(同時3軸5軸CNC加工)

精度:旧JIS0級
材質:S55C
サイズ:φ190×80mm
加工機:1000GC-S5CNC

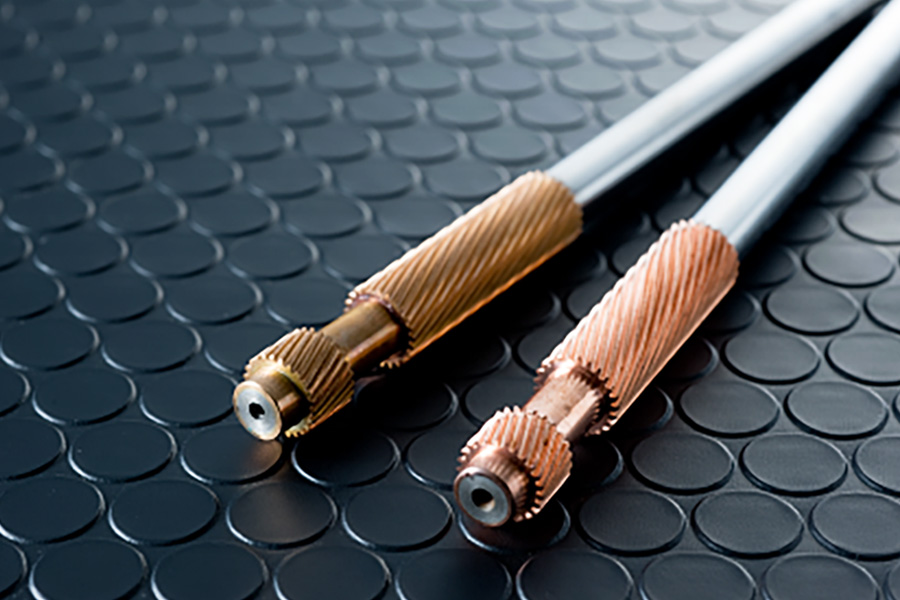

旧JIS0級のヘリカルギア電極の研削加工

加工精度:旧JIS0級
材質:銅
サイズ:φ14.6×200mm
加工機:SUG-300SL3S-N5

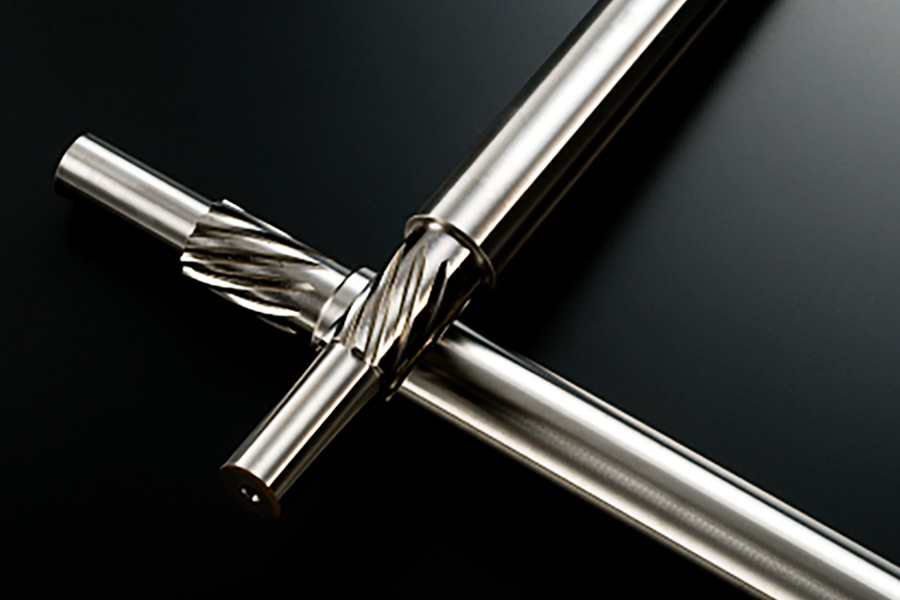

旧JIS0級のヘリカルギア電極の研削加工

加工精度:旧JIS0級
材質:SKH-57
サイズ:φ16.2×200mm
加工機:SUG-300SL3S-N5



お問合せ先

ご興味がある加工やご検討中の加工がございましたら、 下記フォームよりお気軽にお問合せ下さい。

ご相談は無料です。まずはご検討中の加工に関する精度、サイズ、素材などについてお聞かせください。
テスト加工、試作支援、設備利用に関しても、弊社テクニカルセンターのベテランエンジニアが
最適な方法などを検討して、迅速にご回答させて頂きます。(お急ぎの場合は各地域営業所まで)
