大型部品の五面研削 | 門形平面研削盤の加工事例4

超精密門形静圧研削盤ORIGINseriesによる鋳物や炭素鋼など大型精密機械部品の五面研削加工事例をご紹介。


ワンチャックで、前加工、
直角加工、機上測定まで可能。

大型部品の精密加工では段取り替えが大きな課題です。ここからナガセの超精密門形複合研削盤では、大型ワークの五面加工(切削・研削加工)を可能とする高精度ユニバーサルヘッドを開発しています。また高いマシンの運動精度を活かして機上での各種計測も行うことも可能。ワンチャックで前加工から仕上げ加工・計測までナガセならできるのは当たり前のことになりつつあります。



加工サンプル

マスブロックの直角加工

直角精度:3μm/600mm以下
材質:FC-250
サイズ:550×600×250mm
加工機:ORIGIN-5025SXS-CNC

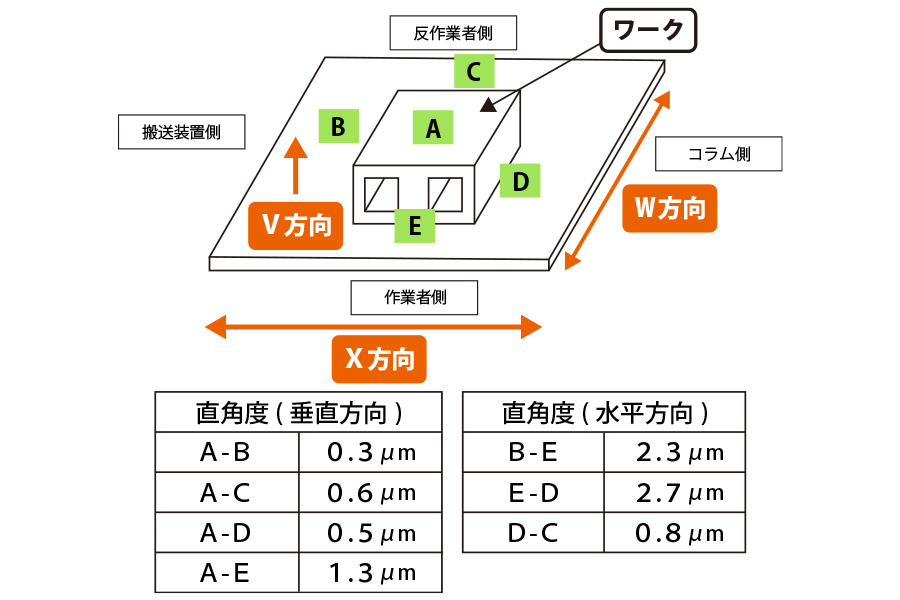

マスブロックの直角加工精度データ


フルバックカッターによる切削加工

加工機:ORIGIN-10025

フルバックカッターによる傾斜部裏面切削加工

加工機:ORIGIN-10025

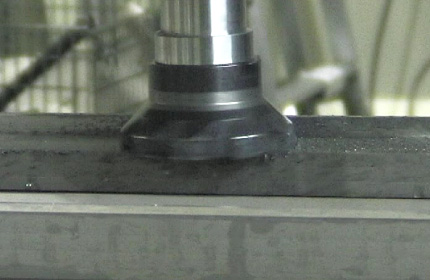

エンドミルによる高精度溝切削加工

研削の10倍の加工能率
研削加工の前工程に使用
加工機:ORIGIN-12025




お問合せ先

ご興味がある加工やご検討中の加工がございましたら、 下記フォームよりお気軽にお問合せ下さい。

ご相談は無料です。まずはご検討中の加工に関する精度、サイズ、素材などについてお聞かせください。
テスト加工、試作支援、設備利用に関しても、弊社テクニカルセンターのベテランエンジニアが
最適な方法などを検討して、迅速にご回答させて頂きます。(お急ぎの場合は各地域営業所まで)
